在各种电子设备中,需要多路不同电压供电,如数字电路需要5V、3.3V、2.5V等,模拟电路需要+12V、+15V 等,这就需要专门设计电源装置来提供这些电压,通常要求电源装置能达到一定的稳压精度,还要能够提供足够大的电流。
这个电源装置实际上起到电能变换的作用,它将电网提供的交流电(220V)变换为各路直流输出电压。有两种不同的方法可以实现这一变换,分别如图10-20和图10-21所示。

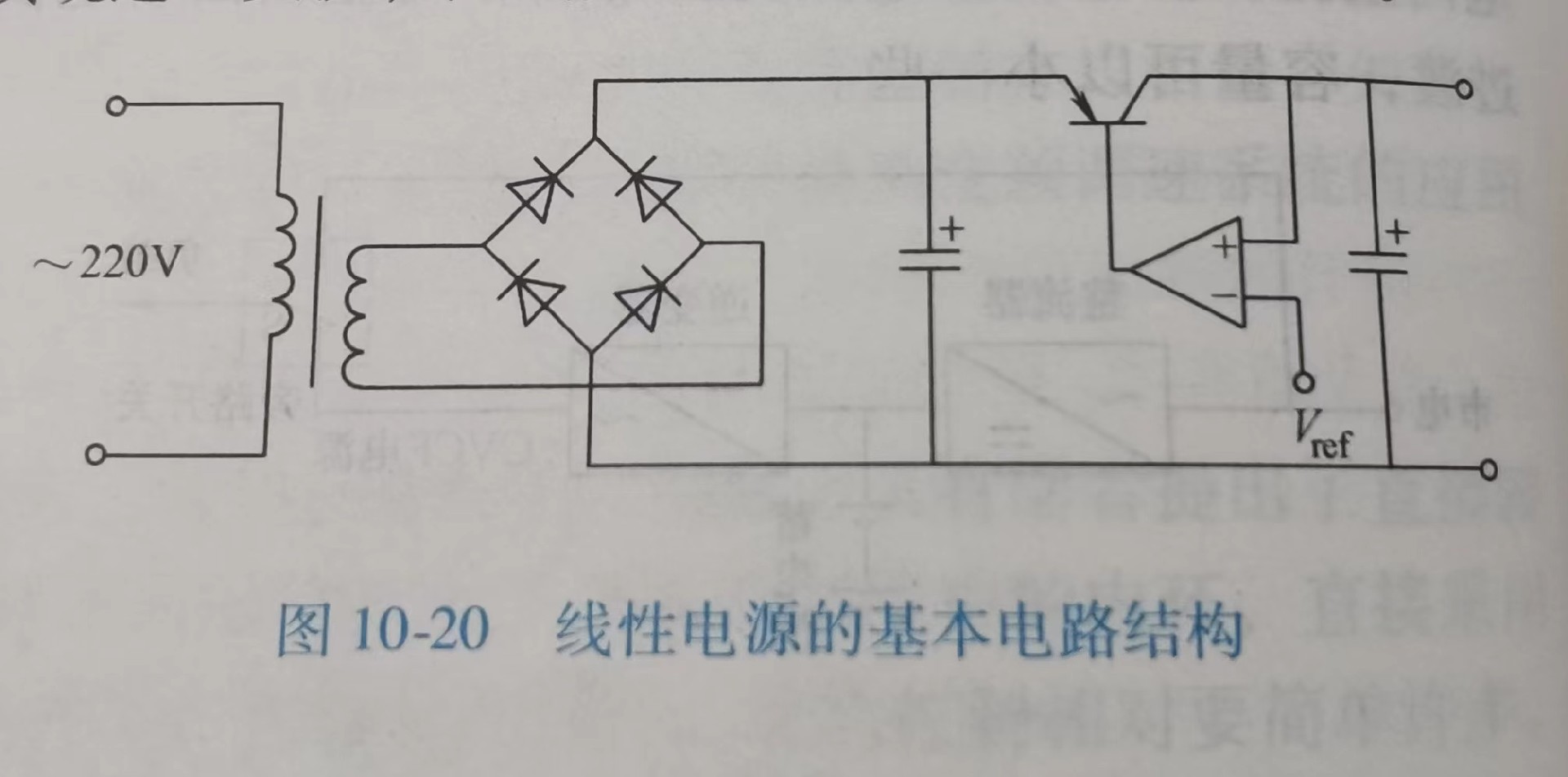

图10-20采用先用工频变压器降压,然后经过整流滤波后,由线性调压得到稳定的输出电压。这种电源称为线性220V电源。
图10-21采用先整流滤波、后经高频逆变得到高频交流电压,然后由高频变压器降压、再整流滤波的办法。这种采用高频开关方式进行电能变换的电源称为开关电源。
开关电源在效率、体积和重量等方面都远远优于线性电源,因此已经基本取代了线性电源,成为电子设备供电的主要电源形式。只有在一些功率非常小,或者要求供电电压纹波非常小的场合,还在使用线性电源。
日佳全数字感应加热设备采用的就是开关电源来驱动主控制板、驱动板和风扇的。开关电源具有体积小、重量轻、稳定性强等特点,已经全面在日佳的钎焊机,高频机,中频炉等感应加热设备上使用。
